Paired-Chain 10x VDJ Analysis Across 4 Donors#
This notebook loads 10x_vdj_v1 donor data from the AIRR benchmark dcode/ folder, assembles paired-chain structures with mirpy, reports per-locus-pair chain multiplicity patterns (n vs m), and renders barplots.
An optional scirpy benchmark section compares load time and TRA/TRB presence quadrants (TRA+/TRB+, TRA+/TRB-, TRA-/TRB+, TRA-/TRB-).
[1]:
# Configure reproducible environment, imports, and style.
from __future__ import annotations
import sys
import time
import re
from pathlib import Path
import numpy as np
import pandas as pd
import polars as pl
import matplotlib.pyplot as plt
import seaborn as sns
repo_root = Path.cwd().resolve().parent if Path.cwd().name == 'notebooks' else Path.cwd().resolve()
if str(repo_root) not in sys.path:
sys.path.insert(0, str(repo_root))
from mir.common.single_cell import load_10x_vdj_v1_donor
from mir.utils.notebook_assets import ensure_airr_benchmark
SEED = 42
np.random.seed(SEED)
plt.rcParams.update({
'figure.dpi': 120,
'font.size': 10,
'axes.spines.top': False,
'axes.spines.right': False,
})
sns.set_theme(style='whitegrid', context='notebook')
print(f'Python: {sys.version.split()[0]}')
print(f'numpy: {np.__version__} pandas: {pd.__version__} polars: {pl.__version__}')
/Users/mikesh/vcs/mirpy/.venv/lib/python3.12/site-packages/tqdm/auto.py:21: TqdmWarning: IProgress not found. Please update jupyter and ipywidgets. See https://ipywidgets.readthedocs.io/en/stable/user_install.html
from .autonotebook import tqdm as notebook_tqdm
Python: 3.12.12
numpy: 1.26.4 pandas: 3.0.3 polars: 1.40.1
[2]:
# Download dcode 10x_vdj_v1 assets and discover 4 donor file pairs.
dataset_root = ensure_airr_benchmark(repo_root=repo_root, allow_patterns=['dcode/**'])
dcode_root = dataset_root / 'dcode'
all_contig_files = sorted(dcode_root.glob('*_all_contig_annotations.csv.gz'))
consensus_files = sorted(dcode_root.glob('*_consensus_annotations.csv.gz'))
if not all_contig_files or not consensus_files:
raise FileNotFoundError(f'No donor files found under {dcode_root}')
def donor_key(path: Path) -> str:
return path.name.replace('_all_contig_annotations.csv.gz', '').replace('_consensus_annotations.csv.gz', '')
consensus_by_key = {donor_key(p): p for p in consensus_files}
pairs = []
for p in all_contig_files:
key = donor_key(p)
if key in consensus_by_key:
pairs.append((key, p, consensus_by_key[key]))
if len(pairs) < 4:
raise RuntimeError(f'Expected at least 4 donors, found {len(pairs)}')
def donor_rank(k: str) -> tuple[int, str]:
m = re.search(r'(\d+)', k)
return (int(m.group(1)) if m else 10**9, k)
pairs = sorted(pairs, key=lambda x: donor_rank(x[0]))[:4]
print(f'Dataset root: {dataset_root}')
for key, all_contig, consensus in pairs:
print(f'- {key}:')
print(f' all_contig: {all_contig.name}')
print(f' consensus: {consensus.name}')
Dataset root: /Users/mikesh/vcs/mirpy/notebooks/assets/large/airr_benchmark
- vdj_v1_hs_aggregated_donor1:
all_contig: vdj_v1_hs_aggregated_donor1_all_contig_annotations.csv.gz
consensus: vdj_v1_hs_aggregated_donor1_consensus_annotations.csv.gz
- vdj_v1_hs_aggregated_donor2:
all_contig: vdj_v1_hs_aggregated_donor2_all_contig_annotations.csv.gz
consensus: vdj_v1_hs_aggregated_donor2_consensus_annotations.csv.gz
- vdj_v1_hs_aggregated_donor3:
all_contig: vdj_v1_hs_aggregated_donor3_all_contig_annotations.csv.gz
consensus: vdj_v1_hs_aggregated_donor3_consensus_annotations.csv.gz
- vdj_v1_hs_aggregated_donor4:
all_contig: vdj_v1_hs_aggregated_donor4_all_contig_annotations.csv.gz
consensus: vdj_v1_hs_aggregated_donor4_consensus_annotations.csv.gz
[3]:
# Load all 4 donors with mirpy and collect multiplicity summaries with runtime.
donor_results = {}
runtime_rows = []
multiplicity_frames = []
for key, all_contig, consensus in pairs:
t0 = time.perf_counter()
donor = load_10x_vdj_v1_donor(
consensus_annotations_path=consensus,
all_contig_annotations_path=all_contig,
donor_id=key,
)
dt = time.perf_counter() - t0
donor_results[key] = donor
runtime_rows.append({'donor_id': key, 'loader': 'mirpy', 'seconds': dt})
multiplicity_frames.append(donor.chain_multiplicity)
multiplicity = pl.concat(multiplicity_frames).sort(['sample_id', 'locus_pair', 'n_chain1', 'm_chain2'])
runtime_df = pd.DataFrame(runtime_rows).sort_values(['loader', 'donor_id'])
print('mirpy load runtimes (seconds):')
display(runtime_df)
print('Multiplicity rows:', multiplicity.height)
display(multiplicity.head(12).to_pandas())
mirpy load runtimes (seconds):
| donor_id | loader | seconds | |
|---|---|---|---|
| 0 | vdj_v1_hs_aggregated_donor1 | mirpy | 1.266599 |
| 1 | vdj_v1_hs_aggregated_donor2 | mirpy | 2.060938 |
| 2 | vdj_v1_hs_aggregated_donor3 | mirpy | 1.375960 |
| 3 | vdj_v1_hs_aggregated_donor4 | mirpy | 1.352548 |
Multiplicity rows: 84
| sample_id | locus_pair | n_chain1 | m_chain2 | cell_count | |
|---|---|---|---|---|---|
| 0 | vdj_v1_hs_aggregated_donor1 | IGH_IGK | 0 | 0 | 47271 |
| 1 | vdj_v1_hs_aggregated_donor1 | IGH_IGL | 0 | 0 | 47271 |
| 2 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 1 | 5389 |
| 3 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 2 | 176 |
| 4 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 3 | 2 |
| 5 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 0 | 1222 |
| 6 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 1 | 33475 |
| 7 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 2 | 1258 |
| 8 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 3 | 20 |
| 9 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 4 | 4 |
| 10 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 2 | 0 | 158 |
| 11 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 2 | 1 | 4867 |
[4]:

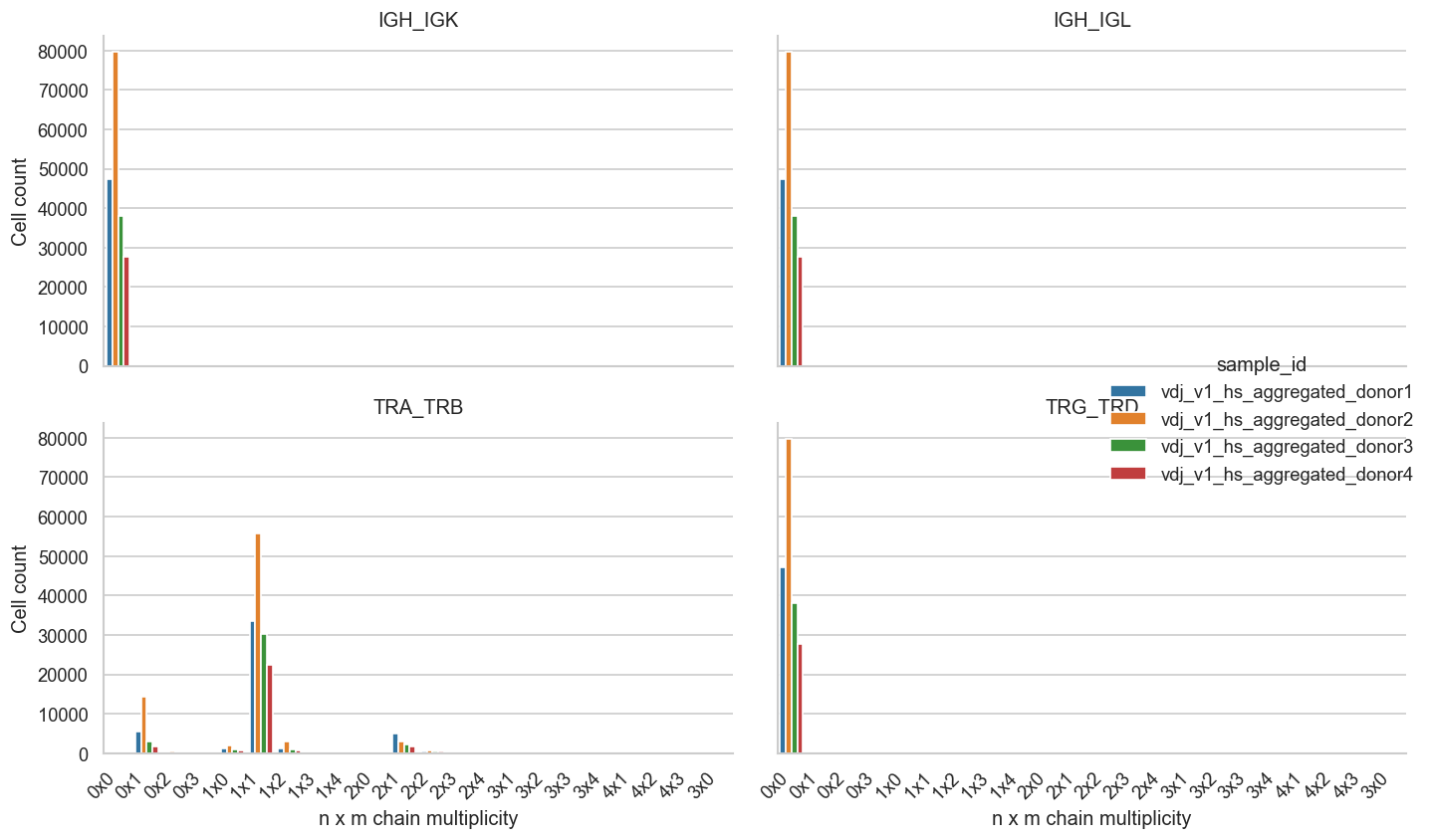

# Render barplots for n/m multiplicity across all locus pairs and donors.
plot_df = multiplicity.to_pandas().copy()
plot_df['nm'] = plot_df['n_chain1'].astype(str) + 'x' + plot_df['m_chain2'].astype(str)
fig = sns.catplot(
data=plot_df,
kind='bar',
x='nm',
y='cell_count',
hue='sample_id',
col='locus_pair',
col_wrap=2,
height=3.6,
aspect=1.3,
palette='tab10',
)
fig.set_axis_labels('n x m chain multiplicity', 'Cell count')
fig.set_titles('{col_name}')
for ax in fig.axes.flatten():
for label in ax.get_xticklabels():
label.set_rotation(45)
label.set_horizontalalignment('right')
plt.tight_layout()
plt.show()
[5]:
# Show compact donor summaries for common and edge n/m bins.
summary = (
multiplicity
.filter((pl.col('locus_pair') == 'TRA_TRB'))
.sort(['sample_id', 'n_chain1', 'm_chain2'])
)
display(summary.to_pandas())
dominant = (
multiplicity
.sort('cell_count', descending=True)
.group_by(['sample_id', 'locus_pair'])
.head(3)
.sort(['sample_id', 'locus_pair', 'cell_count'], descending=[False, False, True])
)
print('Top 3 bins by donor and locus_pair:')
display(dominant.to_pandas())
| sample_id | locus_pair | n_chain1 | m_chain2 | cell_count | |
|---|---|---|---|---|---|
| 0 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 1 | 5389 |
| 1 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 2 | 176 |
| 2 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 3 | 2 |
| 3 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 0 | 1222 |
| 4 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 1 | 33475 |
| ... | ... | ... | ... | ... | ... |
| 67 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 3 | 1 | 28 |
| 68 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 3 | 2 | 52 |
| 69 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 3 | 3 | 4 |
| 70 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 4 | 2 | 1 |
| 71 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 4 | 3 | 1 |
72 rows × 5 columns
Top 3 bins by donor and locus_pair:
| sample_id | locus_pair | n_chain1 | m_chain2 | cell_count | |
|---|---|---|---|---|---|
| 0 | vdj_v1_hs_aggregated_donor1 | IGH_IGK | 0 | 0 | 47271 |
| 1 | vdj_v1_hs_aggregated_donor1 | IGH_IGL | 0 | 0 | 47271 |
| 2 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 1 | 1 | 33475 |
| 3 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 0 | 1 | 5389 |
| 4 | vdj_v1_hs_aggregated_donor1 | TRA_TRB | 2 | 1 | 4867 |
| 5 | vdj_v1_hs_aggregated_donor1 | TRG_TRD | 0 | 0 | 47271 |
| 6 | vdj_v1_hs_aggregated_donor2 | IGH_IGK | 0 | 0 | 79704 |
| 7 | vdj_v1_hs_aggregated_donor2 | IGH_IGL | 0 | 0 | 79704 |
| 8 | vdj_v1_hs_aggregated_donor2 | TRA_TRB | 1 | 1 | 55755 |
| 9 | vdj_v1_hs_aggregated_donor2 | TRA_TRB | 0 | 1 | 14374 |
| 10 | vdj_v1_hs_aggregated_donor2 | TRA_TRB | 2 | 1 | 3074 |
| 11 | vdj_v1_hs_aggregated_donor2 | TRG_TRD | 0 | 0 | 79704 |
| 12 | vdj_v1_hs_aggregated_donor3 | IGH_IGK | 0 | 0 | 38095 |
| 13 | vdj_v1_hs_aggregated_donor3 | IGH_IGL | 0 | 0 | 38095 |
| 14 | vdj_v1_hs_aggregated_donor3 | TRA_TRB | 1 | 1 | 30110 |
| 15 | vdj_v1_hs_aggregated_donor3 | TRA_TRB | 0 | 1 | 2900 |
| 16 | vdj_v1_hs_aggregated_donor3 | TRA_TRB | 2 | 1 | 2328 |
| 17 | vdj_v1_hs_aggregated_donor3 | TRG_TRD | 0 | 0 | 38095 |
| 18 | vdj_v1_hs_aggregated_donor4 | IGH_IGK | 0 | 0 | 27640 |
| 19 | vdj_v1_hs_aggregated_donor4 | IGH_IGL | 0 | 0 | 27640 |
| 20 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 1 | 1 | 22291 |
| 21 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 0 | 1 | 1672 |
| 22 | vdj_v1_hs_aggregated_donor4 | TRA_TRB | 2 | 1 | 1642 |
| 23 | vdj_v1_hs_aggregated_donor4 | TRG_TRD | 0 | 0 | 27640 |
[6]:

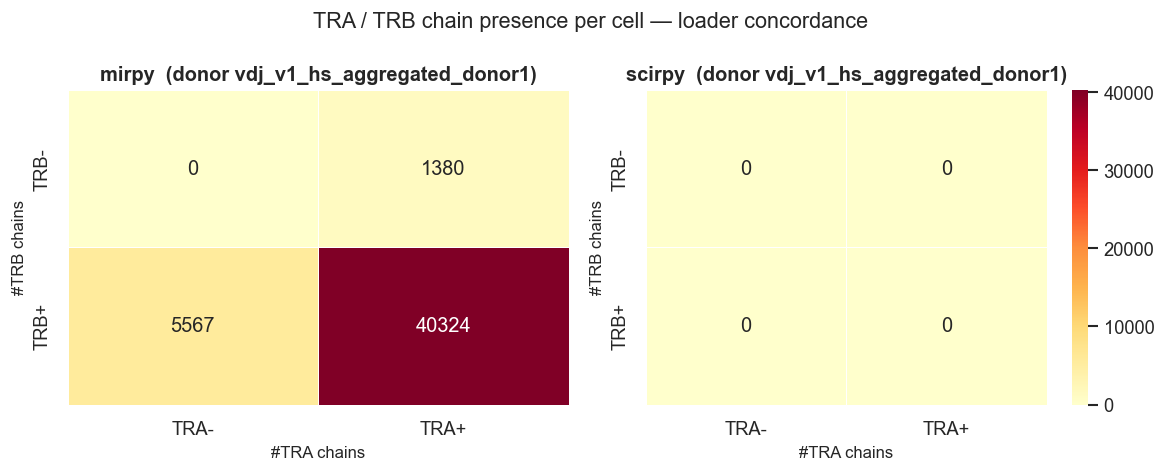

# Optional benchmark against scirpy: speed + memory and TRA/TRB presence quadrants parity.
scirpy_rows = []
mir_heatmap_df = None
sc_heatmap_df = None
try:
import io
import gc
import warnings
import contextlib
import logging
import psutil
import scirpy as ir
import awkward as ak
logging.getLogger('scirpy').setLevel(logging.ERROR)
proc = psutil.Process()
parity_tables = []
for idx, (key, all_contig, _consensus) in enumerate(pairs):
# Measure scirpy load speed and memory delta on the same donor files.
gc.collect()
rss_before = proc.memory_info().rss
t0 = time.perf_counter()
with warnings.catch_warnings():
warnings.simplefilter('ignore')
with contextlib.redirect_stdout(io.StringIO()), contextlib.redirect_stderr(io.StringIO()):
adata = ir.io.read_10x_vdj(all_contig, filtered=False)
dt = time.perf_counter() - t0
gc.collect()
rss_after = proc.memory_info().rss
rss_delta_mb = max(0, rss_after - rss_before) / (1024 ** 2)
scirpy_rows.append({
'donor_id': key,
'loader': 'scirpy.read_10x_vdj',
'seconds': dt,
'rss_delta_mb': rss_delta_mb,
})
airr = adata.obsm['airr']
n_tra = ak.to_numpy(ak.sum(airr.locus == 'TRA', axis=1))
n_trb = ak.to_numpy(ak.sum(airr.locus == 'TRB', axis=1))
q_sc_full = (
pl.DataFrame({'n_chain1': n_tra, 'm_chain2': n_trb})
.group_by(['n_chain1', 'm_chain2'])
.len()
.rename({'len': 'cell_count'})
.sort(['n_chain1', 'm_chain2'])
)
if idx == 0:
# Store donor-1 matrices for side-by-side heatmap plotting.
mir_heatmap_df = (
donor_results[key].chain_multiplicity
.filter(pl.col('locus_pair') == 'TRA_TRB')
.select(['n_chain1', 'm_chain2', 'cell_count'])
)
sc_heatmap_df = q_sc_full
q_sc = (
q_sc_full
.with_columns(
pl.when(pl.col('n_chain1') > 0).then(pl.lit('TRA+')).otherwise(pl.lit('TRA-')).alias('tra'),
pl.when(pl.col('m_chain2') > 0).then(pl.lit('TRB+')).otherwise(pl.lit('TRB-')).alias('trb'),
)
.group_by(['tra', 'trb'])
.agg(pl.sum('cell_count').alias('cells_scirpy'))
.with_columns(pl.lit(key).alias('donor_id'))
)
q_mir = (
donor_results[key].chain_multiplicity
.filter(pl.col('locus_pair') == 'TRA_TRB')
.with_columns(
pl.when(pl.col('n_chain1') > 0).then(pl.lit('TRA+')).otherwise(pl.lit('TRA-')).alias('tra'),
pl.when(pl.col('m_chain2') > 0).then(pl.lit('TRB+')).otherwise(pl.lit('TRB-')).alias('trb'),
)
.group_by(['tra', 'trb'])
.agg(pl.sum('cell_count').alias('cells_mirpy'))
.with_columns(pl.lit(key).alias('donor_id'))
)
parity = (
q_mir.join(q_sc, on=['donor_id', 'tra', 'trb'], how='full')
.with_columns(
pl.coalesce([pl.col('donor_id'), pl.col('donor_id_right')]).alias('donor_id_merged'),
pl.coalesce([pl.col('tra'), pl.col('tra_right')]).alias('tra_merged'),
pl.coalesce([pl.col('trb'), pl.col('trb_right')]).alias('trb_merged'),
)
.with_columns(
pl.col('cells_mirpy').cast(pl.Int64, strict=False).fill_null(0).alias('cells_mirpy'),
pl.col('cells_scirpy').cast(pl.Int64, strict=False).fill_null(0).alias('cells_scirpy'),
)
.select([
pl.col('donor_id_merged').alias('donor_id'),
pl.col('tra_merged').alias('tra'),
pl.col('trb_merged').alias('trb'),
'cells_mirpy',
'cells_scirpy',
])
.with_columns((pl.col('cells_mirpy') - pl.col('cells_scirpy')).alias('delta'))
.sort(['donor_id', 'tra', 'trb'])
)
parity_tables.append(parity)
mir_runtime_df = pd.DataFrame(runtime_rows).copy()
mir_runtime_df['rss_delta_mb'] = np.nan
benchmark_df = pd.concat([mir_runtime_df, pd.DataFrame(scirpy_rows)], ignore_index=True)
display(benchmark_df.sort_values(['donor_id', 'loader']))
parity_all = pl.concat(parity_tables)
parity_summary = (
parity_all.group_by('donor_id')
.agg(
pl.col('delta').abs().max().alias('max_abs_delta'),
pl.when(pl.col('delta') == 0).then(1).otherwise(0).sum().alias('quadrants_equal')
)
.sort('donor_id')
)
print('Parity summary (expect 4 equal quadrants and max_abs_delta=0 for perfect match):')
display(parity_summary.to_pandas())
except Exception as exc:
print('Scirpy benchmark skipped or failed:', repr(exc))
Scirpy benchmark skipped or failed: ModuleNotFoundError("No module named 'scirpy'")
[7]:
# Compare TRA/TRB multiplicity heatmaps for donor 1: mirpy vs scirpy side-by-side.
if mir_heatmap_df is None or sc_heatmap_df is None:
print('Heatmap data is unavailable; run the benchmark cell first.')
else:
def _to_heatmap(frame: pl.DataFrame) -> pd.DataFrame:
return (
frame.to_pandas()
.pivot_table(index='m_chain2', columns='n_chain1', values='cell_count', fill_value=0)
.sort_index()
.sort_index(axis=1)
)
hm_mir = _to_heatmap(mir_heatmap_df)
hm_sc = _to_heatmap(sc_heatmap_df)
vmax = max(float(hm_mir.to_numpy().max()), float(hm_sc.to_numpy().max()))
fig, axes = plt.subplots(1, 2, figsize=(13, 5), constrained_layout=True)
sns.heatmap(hm_mir, ax=axes[0], cmap='YlGnBu', vmin=0, vmax=vmax, cbar=True)
axes[0].set_title('mirpy TRA/TRB n x m')
axes[0].set_xlabel('#TRA (n_chain1)')
axes[0].set_ylabel('#TRB (m_chain2)')
sns.heatmap(hm_sc, ax=axes[1], cmap='YlGnBu', vmin=0, vmax=vmax, cbar=True)
axes[1].set_title('scirpy TRA/TRB n x m')
axes[1].set_xlabel('#TRA (n_chain1)')
axes[1].set_ylabel('#TRB (m_chain2)')
plt.show()
Heatmap data is unavailable; run the benchmark cell first.
[8]:
# Dandelion comparison: load TRA/TRB quadrants with sc-dandelion and compare timing with mirpy.
# dandelion's read_10x_vdj expects *_contig_annotations.csv naming (without 'all_' prefix),
# which differs from AIRR benchmark files. Instead we read the CSV and remap to AIRR schema.
import os
import warnings
os.environ.setdefault("SETUPTOOLS_SCM_PRETEND_VERSION", "0.0.0")
try:
import dandelion as ddl
print(f"dandelion version: {ddl.__version__}")
def _ddl_quadrant_dict(all_contig_path) -> dict[tuple[str, str], int]:
"""Build TRA/TRB quadrant counts using dandelion Dandelion constructor."""
df = pd.read_csv(all_contig_path)
df = df[df["is_cell"] == True].copy()
df = df.rename(columns={
"contig_id": "sequence_id", "barcode": "cell_id", "chain": "locus",
"cdr3": "junction_aa", "cdr3_nt": "junction",
"v_gene": "v_call", "d_gene": "d_call", "j_gene": "j_call", "c_gene": "c_call",
"reads": "consensus_count", "umis": "umi_count",
})
with warnings.catch_warnings():
warnings.simplefilter("ignore")
vdj = ddl.Dandelion(data=df)
meta = vdj.metadata
# locus_VDJ → TRB; locus_VJ → TRA
tra = meta["locus_VJ"].notna() & meta["locus_VJ"].astype(str).str.contains("TRA", na=False)
trb = meta["locus_VDJ"].notna() & meta["locus_VDJ"].astype(str).str.contains("TRB", na=False)
df2 = pl.from_pandas(pd.DataFrame({
"tra": tra.map({True: "TRA+", False: "TRA-"}),
"trb": trb.map({True: "TRB+", False: "TRB-"}),
}))
out = df2.group_by(["tra", "trb"]).len().rename({"len": "cells"})
return {(r["tra"], r["trb"]): int(r["cells"]) for r in out.to_dicts()}
ddl_quadrants_per_donor: dict[str, dict[tuple[str, str], int]] = {}
ddl_timings: dict[str, float] = {}
for key, all_contig, _consensus in pairs:
t0 = time.perf_counter()
ddl_quadrants_per_donor[key] = _ddl_quadrant_dict(all_contig)
ddl_timings[key] = time.perf_counter() - t0
print(
f" dandelion donor={key} {ddl_timings[key]:.2f}s"
f" TRA+/TRB+={ddl_quadrants_per_donor[key].get(('TRA+', 'TRB+'), 0)}"
)
mir_timings = {r["donor_id"]: r["seconds"] for r in runtime_rows if r["loader"] == "mirpy"}
d0 = pairs[0][0]
speedup = ddl_timings[d0] / mir_timings[d0]
print(f"\nSpeed comparison (donor {d0}): mirpy={mir_timings[d0]:.2f}s dandelion={ddl_timings[d0]:.2f}s speedup={speedup:.1f}x")
dandelion_available = True
except Exception as exc:
import traceback
print(f"dandelion benchmark skipped or failed: {repr(exc)}")
traceback.print_exc()
dandelion_available = False
ddl_quadrants_per_donor = {}
ddl_timings = {}
dandelion benchmark skipped or failed: ModuleNotFoundError("No module named 'dandelion'")
Traceback (most recent call last):
File "/var/folders/w1/pqrcnlxn3ss93t6764fdgp1c0000gn/T/ipykernel_61103/3864215476.py", line 10, in <module>
import dandelion as ddl
ModuleNotFoundError: No module named 'dandelion'
[9]:
# Side-by-side TRA/TRB heatmap: mirpy vs scirpy vs dandelion for donor 1.
import matplotlib.pyplot as plt
import seaborn as sns
def _quads_heatmap(quads: dict[tuple[str, str], int]) -> pd.DataFrame:
"""Convert quadrant dict {(tra, trb): cells} to a 2×2 heatmap DataFrame."""
hm = pd.DataFrame(0, index=["TRB-", "TRB+"], columns=["TRA-", "TRA+"])
for (tra, trb), cnt in quads.items():
if tra in hm.columns and trb in hm.index:
hm.at[trb, tra] = cnt
return hm
def _mirpy_quads_for_donor(donor_id: str) -> dict[tuple[str, str], int]:
quads: dict[tuple[str, str], int] = {}
df = (
donor_results[donor_id].chain_multiplicity
.filter(pl.col("locus_pair") == "TRA_TRB")
.with_columns(
pl.when(pl.col("n_chain1") > 0).then(pl.lit("TRA+")).otherwise(pl.lit("TRA-")).alias("tra"),
pl.when(pl.col("m_chain2") > 0).then(pl.lit("TRB+")).otherwise(pl.lit("TRB-")).alias("trb"),
)
.group_by(["tra", "trb"])
.agg(pl.sum("cell_count").alias("cells"))
)
for r in df.to_dicts():
quads[(r["tra"], r["trb"])] = r["cells"]
return quads
def _scirpy_quads_for_donor(donor_id: str) -> dict[tuple[str, str], int]:
if sc_heatmap_df is None or donor_id != pairs[0][0]:
return {}
quads: dict[tuple[str, str], int] = {}
df = (
sc_heatmap_df
.with_columns(
pl.when(pl.col("n_chain1") > 0).then(pl.lit("TRA+")).otherwise(pl.lit("TRA-")).alias("tra"),
pl.when(pl.col("m_chain2") > 0).then(pl.lit("TRB+")).otherwise(pl.lit("TRB-")).alias("trb"),
)
.group_by(["tra", "trb"])
.agg(pl.sum("cell_count").alias("cells"))
)
for r in df.to_dicts():
quads[(r["tra"], r["trb"])] = r["cells"]
return quads
d0 = pairs[0][0]
mir_q = _mirpy_quads_for_donor(d0)
sc_q = _scirpy_quads_for_donor(d0)
ddl_q = ddl_quadrants_per_donor.get(d0, {})
panels = [("mirpy", mir_q), ("scirpy", sc_q)]
if ddl_q:
panels.append(("dandelion", ddl_q))
ncols = len(panels)
fig, axes = plt.subplots(1, ncols, figsize=(5 * ncols, 4))
if ncols == 1:
axes = [axes]
vmax = max((max(q.values(), default=0) for _, q in panels), default=1)
for ax, (title, quads) in zip(axes, panels):
hm = _quads_heatmap(quads)
sns.heatmap(
hm,
annot=True,
fmt="d",
cmap="YlOrRd",
vmin=0,
vmax=vmax,
linewidths=0.5,
ax=ax,
cbar=(ax is axes[-1]),
)
ax.set_title(f"{title} (donor {d0})", fontsize=12, fontweight="bold")
ax.set_xlabel("#TRA chains", fontsize=10)
ax.set_ylabel("#TRB chains", fontsize=10)
plt.suptitle("TRA / TRB chain presence per cell — loader concordance", fontsize=13)
plt.tight_layout()
plt.show()
# Concordance summary
for label, quads in [("scirpy", sc_q), ("dandelion", ddl_q)]:
if not quads:
print(f" {label}: not available")
continue
mir_paired = mir_q.get(("TRA+", "TRB+"), 0)
other_paired = quads.get(("TRA+", "TRB+"), 0)
rel_gap = abs(mir_paired - other_paired) / max(mir_paired, other_paired, 1)
print(f"TRA+/TRB+ relative gap mirpy vs {label}: {rel_gap:.1%} (mirpy={mir_paired}, {label}={other_paired})")
scirpy: not available
dandelion: not available
